LED-Fläche im Systemrahmen für einen MessestandLED, die zur Standarchitektur wird.

Ein Messebauer plante für seinen Kunden eine hochformatige LED-Fläche, die nicht als aufgestellter Screen, sondern als fester Teil der Standarchitektur wirken sollte.

Die Fläche sollte bündig in der Standarchitektur sitzen, sicher stehen und aus kurzer Distanz ein geschlossenes, ruhiges Bild liefern. Umlaufende Verkleidung und rückseitiger Print lagen beim Messebauer, der dafür eine exakt definierte Außenkontur brauchte.

Wir brachten einen eigenen 62er-Systemrahmen mit und installierten darin Module mit 1,55 mm Pixelpitch (496 × 496 mm, 320 × 320 Pixel je Modul). Die Module wurden seitlich und rückseitig mit M8 im Rahmen verschraubt. Weil LED und Rahmen aus einer Hand kamen, passte das Raster ohne Kompromisse, und der Messebauer konnte die fertige Fläche anschließend sauber umlaufend verkleiden.

Die Schnittstelle zwischen LED und Standbau musste eindeutig sein: Mit dem eigenen Rahmen lag das LED-Raster vollständig in unserer Hand, der Messebauer bekam eine feste Außenkontur, an die seine Holzverkleidung ohne Nacharbeit anschließt. Rückseitig kam ein Print in den Rahmen. Das war praktisch, denn dahinter blieb ein Revisionszugang zur Technik frei.

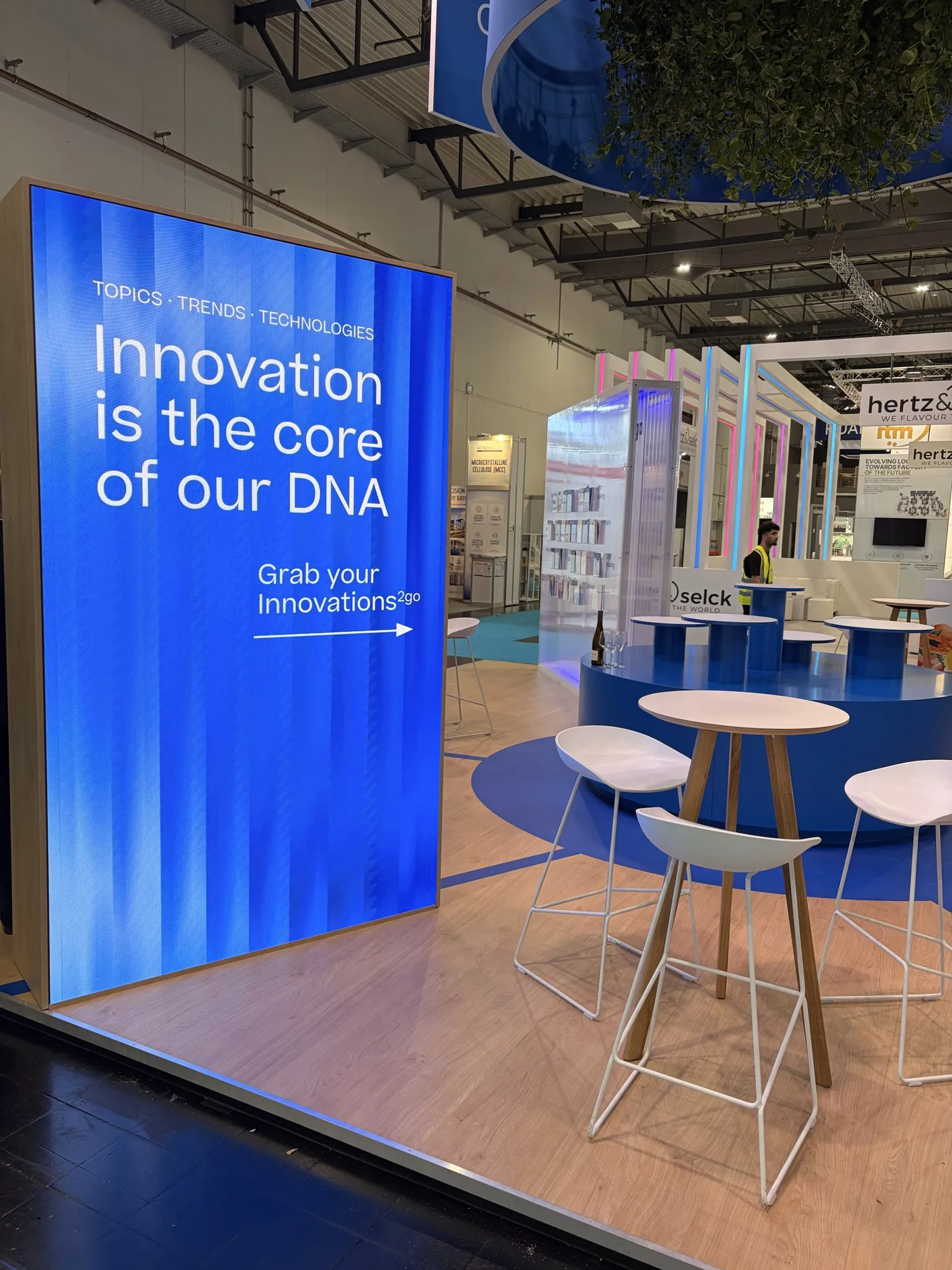

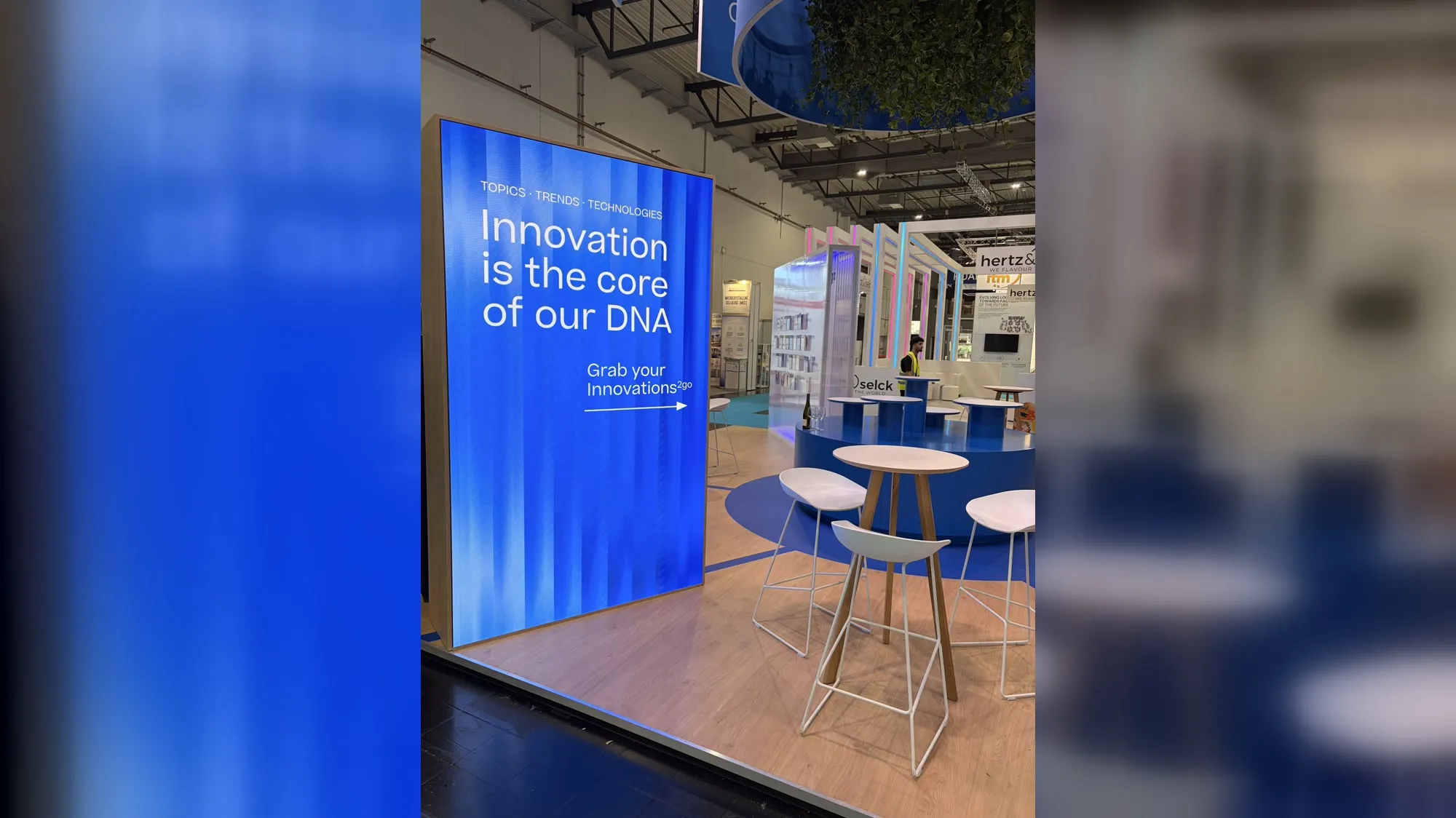

Die LED-Fläche wurde im eigenen Systemrahmen installiert und vom Messebauer umlaufend verkleidet. Bildfläche, Holzverkleidung und rückseitiger Print bildeten einen gemeinsamen Aufbau. Über den rückseitigen Revisionszugang blieb die Technik während der Messe erreichbar.
